淺析廢氣焚燒爐結構

淺析廢氣焚燒爐結構

    廢氣焚燒爐有"直燃式"和"蓄熱式"。所謂"直燃式"指僅燒掉廢氣，熱量不回收。但覆銅板行業所使用的廢氣焚燒爐多數都將熱量回收，用來給上膠機加熱。實際上，"直燃式"和"蓄熱式"的原理是相同的，其差異只是爐膛中有否蓄熱材料的區分。

覆銅板行業所使用的廢氣焚燒爐的結構如下

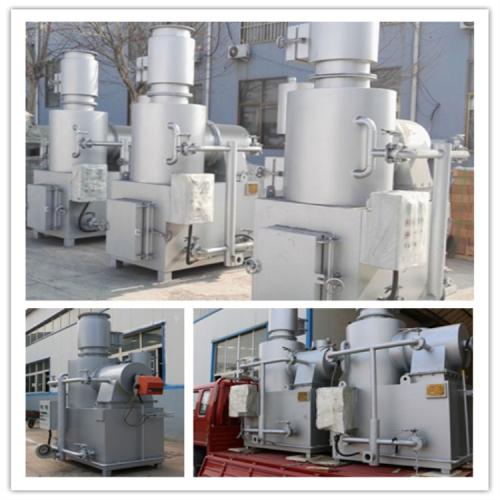

    廢氣焚燒爐由燃燒室、廢氣預熱區、熱量回收熱交換器、排煙煙囟構成。

(1 )燃燒室的作用。通過燃燒機的火焰，將含有機物的廢氣氧化分解成對環境無害的H2O 和CO2。

(2 )廢氣預熱區的作用。將廢氣先行預熱，再進入燃燒室，以提高廢氣氧化分解效率。

    為了提高預熱效果，有些焚燒爐設計了二個廢氣熱交換器，第一個熱交換器溫度低于第二個熱交換器，以更準確控制廢氣預熱溫度。當廢氣預熱溫度比較高時，廢氣可以在經第一熱交換器以后就進入燃燒室。"

    蓄熱式"廢氣焚燒爐和"直燃式"廢氣焚燒爐的最大區別是:"直燃式"廢氣焚燒爐的廢氣預熱是通過熱交換器來完成的;"蓄熱式"廢氣焚燒爐的廢氣預熱是通過蓄熱材料(多數采用"蜂窩陶瓷")來完成的，廢氣的預熱溫度可以做得比較高。

(3 )熱量回收熱交換器作用。它將焚燒產生的熱量回收，回送給用熱裝置(如上膠機或其它用熱裝置)。

    常用的熱介質有空氣和油。將新鮮空氣(或油)，經由風機(或泵)送到焚燒爐的熱交換器，將空氣(或油)加熱一定溫度以后，再送給用熱設備。為了有效控制熱風的溫度，通常在熱風管路上加一旁通管路(與新風管路相連)，當送出熱風溫度太高時，旁通管路會自動打開，補入新鮮空氣以調節熱風溫度。

    當以油為介質時，熱油經用熱裝置后又回流到焚燒爐的熱交換器，使油溫維持在工藝要求的溫度范圍內。為了使熱油的溫度可控，燃燒室產生的熱量分二路，一路直接流向熱交換器，一路為旁通通道。當熱油溫度超過設定值時，過量的熱從旁通通道排入煙囪。
